실링팬 설치 가이드

실링팬 설치 안내사항

실링팬 설치 가이드

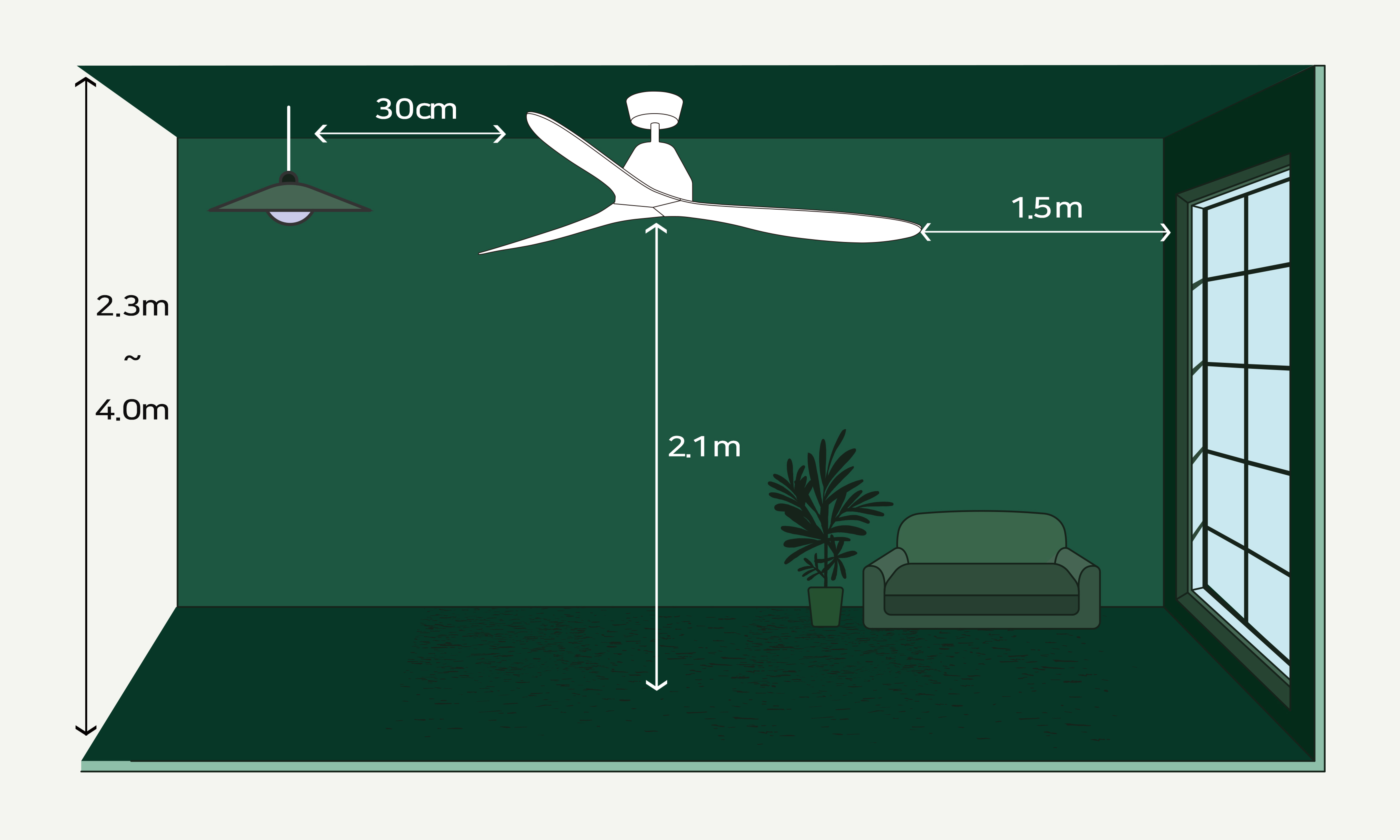

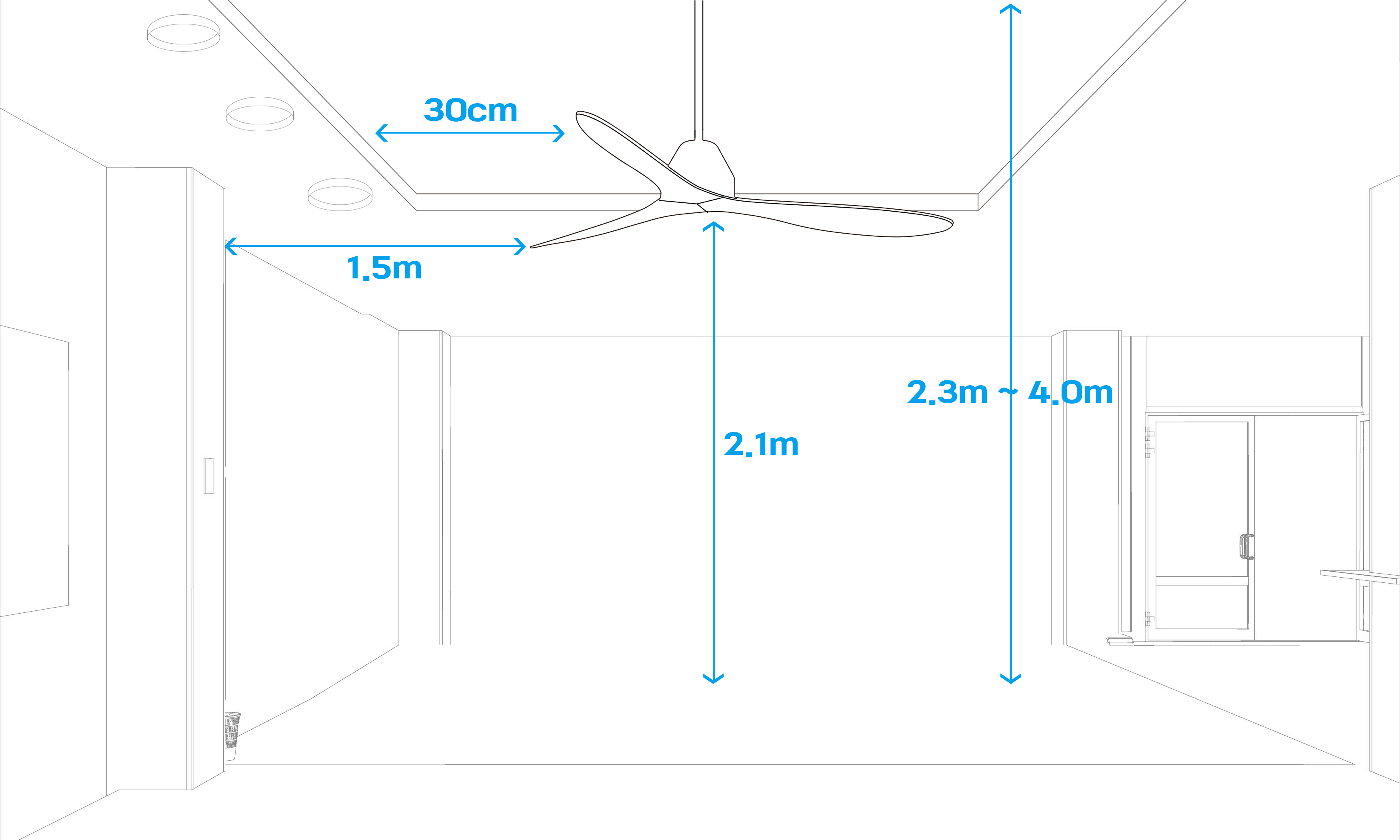

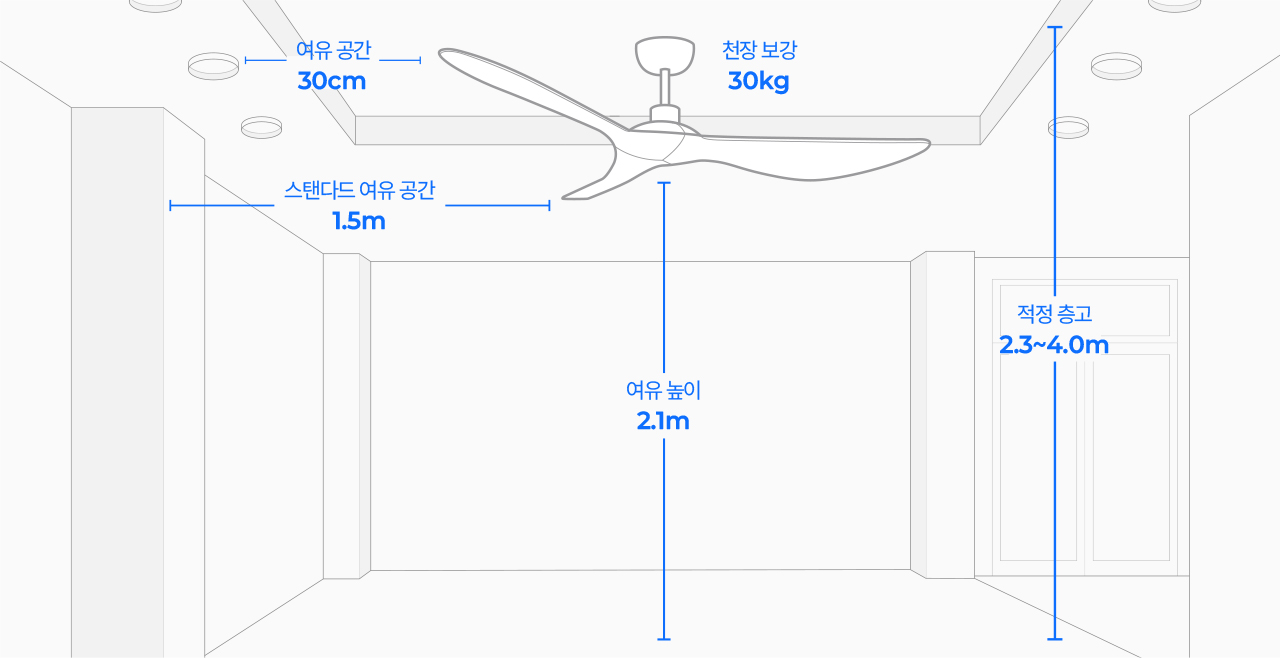

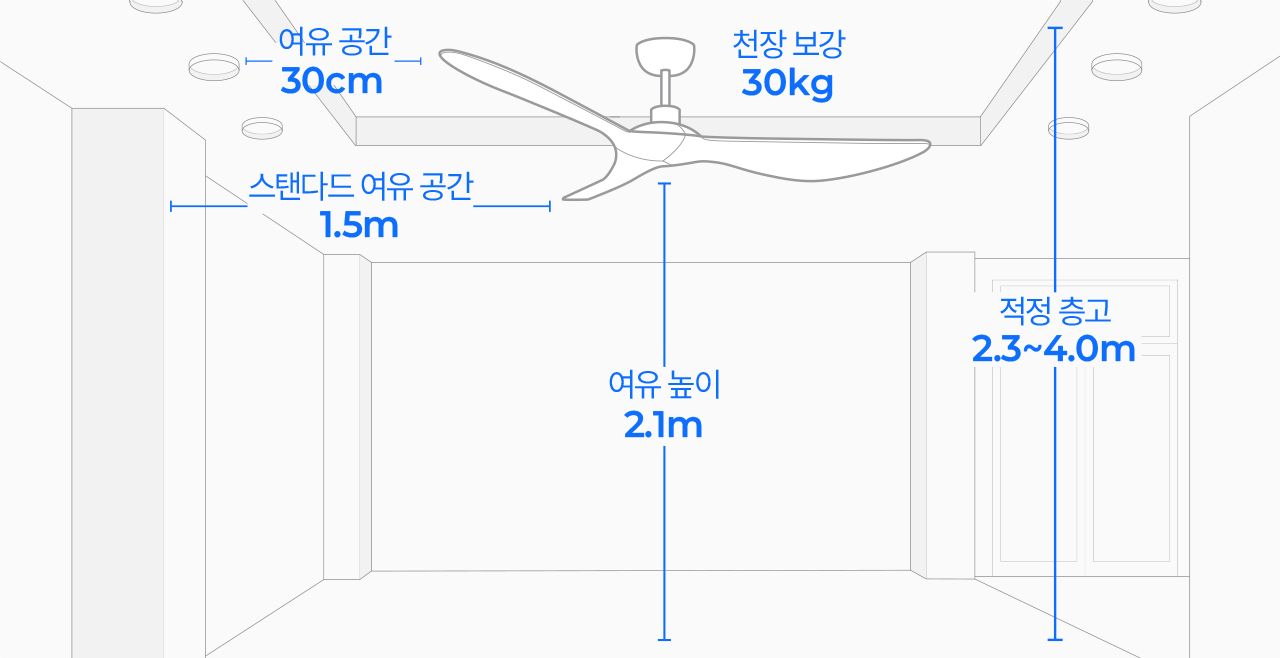

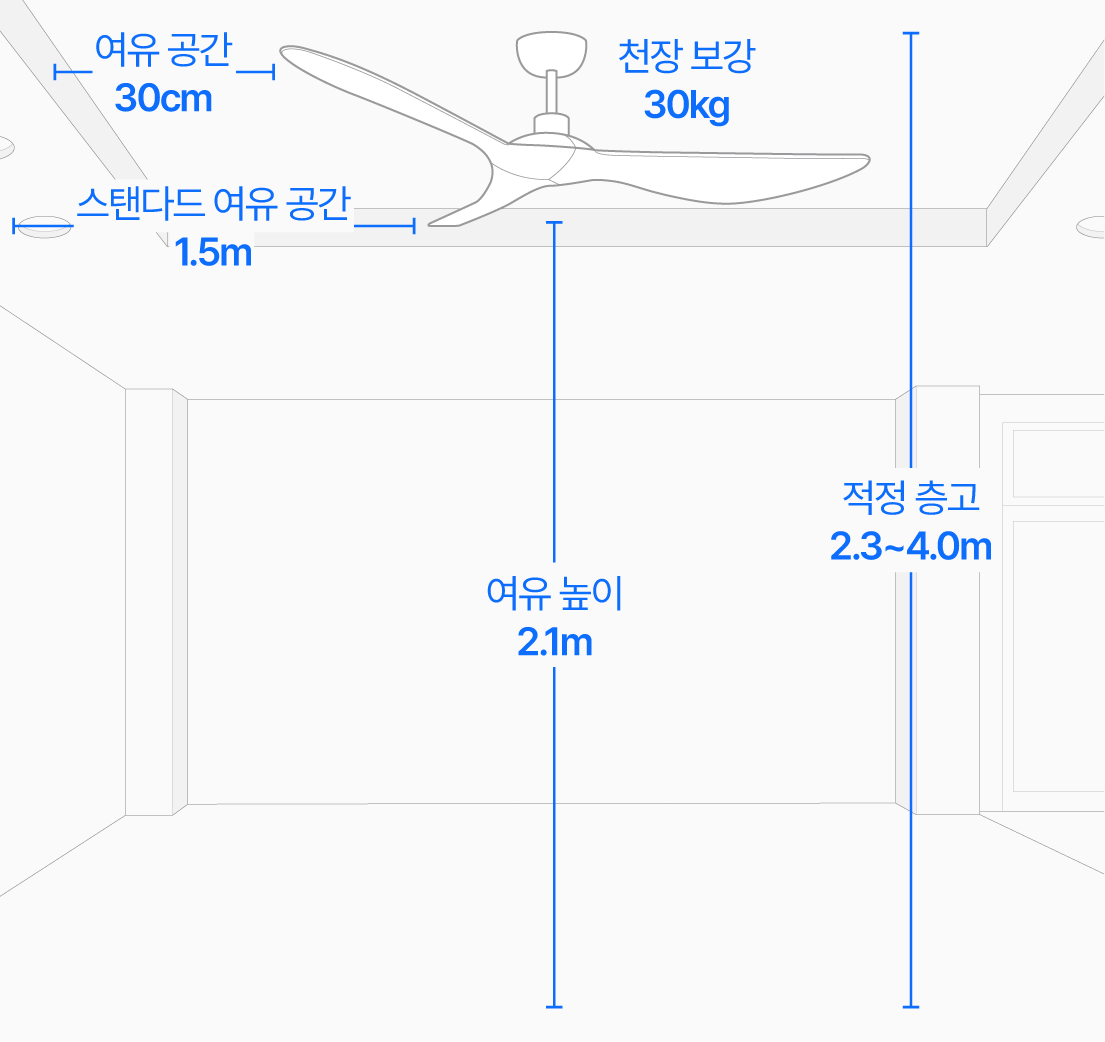

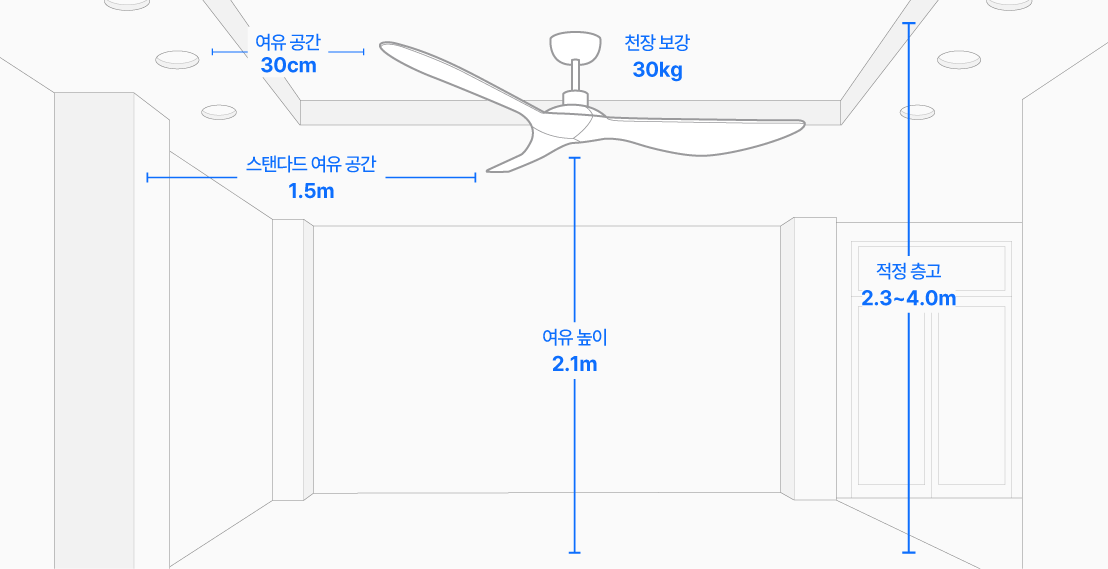

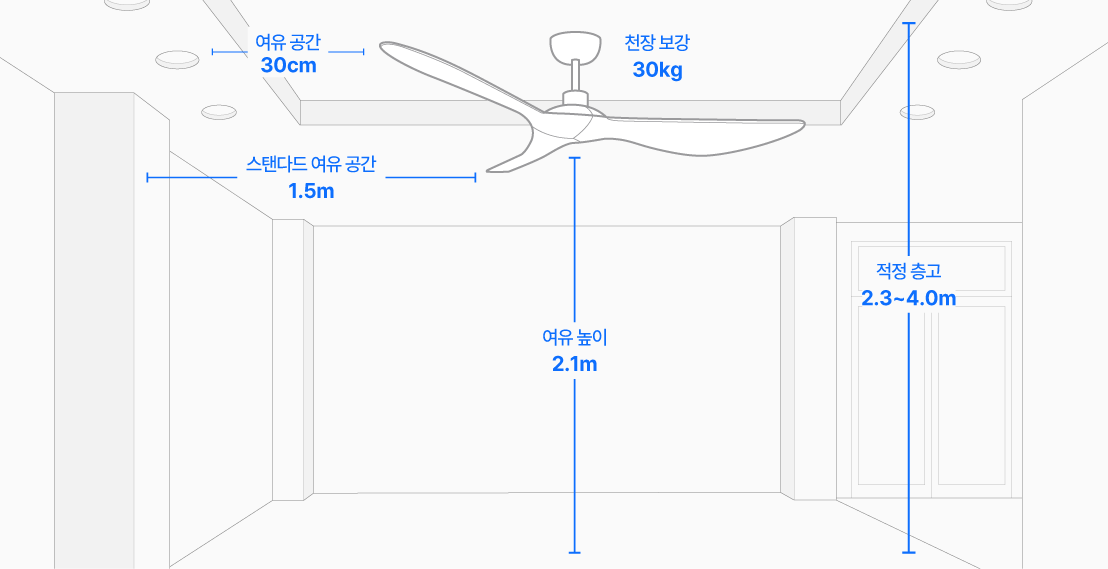

실링팬 설치에 필요한 환경

1

층고

실링팬은 층고 2.3~4.0m 천장에 적합

- 층고가 높을때는 연결봉 설치 가능 모델 선택 필요
(연장 가능 모델: 노르딕, 클라이메이트2/3, 화이트헤이븐, 바이스로이)
- 연장봉은 60, 90cm 두가지 중 선택 가능 (최대 4.0m 층고에 설치 가능)
- 실링팬 설치 후 실링팬 밑면부터 바닥까지 최소 2.1m 이상 확보 필요

2

공간(면적)

1. 실링팬의 날개 끝에서 30cm이상의 여유공간이 필요하며
이 공간에 장애물과 조명이 있으면 안됩니다. ( 예 : 팬 사이즈 132cm 설치시 반경 192cm의 여유공간 )

- 여유공간 내에 벽, 우물천장단, 장애물등 있을 경우 유입되는 공기의 양이 줄어 바람이 약해질 수 있으며,
소음이 발생할 수 있습니다.
- 여유공간 내에 조명이 있을 경우 바닥에 날개 회전 그림자가 생길 수 있습니다.


2. 스탠다드 모델의 경우 벽에서 1.5m 거리를 둬야 합니다. ( 스탠다드모델 예 : 화이트헤이븐, 노르딕, 클라이메이트2 )

- 이보다 거리가 가까울 경우 고단계에서 흔들림이 발생할 수 있습니다.

3

천장 보강

실링팬은 30kg의 무게를 지탱할 수 있는 보강작업 필수

- 실링팬의 기본 무게와 작동시 발생하는 하중을 견딜 수 있는 보강이 반드시 필요합니다.
- 보강은 천장 재질에 따라 적합한 보강을 선택해야 합니다.
- 보강작업은 인테리어/조명/전기 업자가 가능하며, 일부 지역은 당사에서 소개해 드리는 설치업체도 가능 합니다.
- 경량철골과 같이 모터 진동이 울릴 수 있는 소재에 실링팬 설치시 가동초반 진동소음이 들릴 수 있습니다.

4

전원(전기)

1. 디밍(조광기), 전자식 스위치, 터치식 스위치, 리모컨 등 특수 기능이 있는 스위치는 연결이 불가합니다.

- 별도의 상시 전원을 통해 연결하시거나 일반스위치로 교체 하세요.


2. 일반스위치(기계식스위치)는 연결 및 사용이 가능합니다.

3. 여러 개 실링팬 설치시 차단기 분리 또는 개별 스위치(기계식)를 설치하세요.

- 한 개의 차단기에 여러 개의 실링팬을 상시 전원으로 연결시 사용상의 문제는 없으나 다음과 같은 문제가 발생할 수 있습니다.

1) 동기화(페어링)가 해제 되었을 때 해당 실링팬 외 다른 실링팬을 분리하여 전원을 차단해야 합니다.

2) 리모컨 분실에 의한 교체시에도 다른 실링팬의 전원을 차단해야 합니다.

5

설치환경

1. 루씨에어 실링팬은 실내용입니다.

- 루씨에어 실링팬은 실내에 설치 가능한 제품입니다.(실외 설치 불가)
- 물, 바람, 염분(바다), 먼지로부터 보호되는 장소에 설치해야 합니다.


2. 천장형 시스템에어컨의 찬바람이 직접적으로 실링팬에 닿지 않는 곳에 설치하세요.

※ 상기 내용에 의한 불량 발생시 무상 A/S가 불가합니다.
